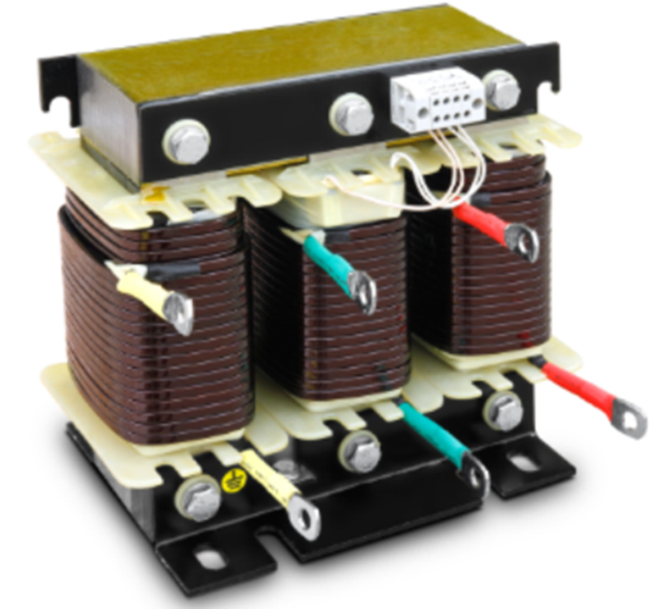

WAS系列低壓電抗器

電抗器設計用于電容保護、抑制諧波、避免諧振及控制線路中的諧波放大。電抗器與電容器串聯組成補償回路,改變配電系統的共振頻率,使得該頻率遠離諧波頻率,避免諧振，保護系統的穩定運行。

   與電容器串聯,有效吸收電網諧波,提高系統的功率因數,有效保護電容器的安全運行,高線性度以免磁飽和,高諧波抑制能力; WAS系列低壓電抗器的抗值精確度高,具有高線性度用以承受電容器的切換,而不會由于很大的電網諧波畸變而引起飽和,同時帶防止漏磁設計的鐵芯電抗器保證了更低的損耗和噪音水平。

WAS系列低壓電抗器特點

◎WAS低壓濾波電抗器的線圈是由高純度銅導線繞制而成;鐵心采用優質矽鋼片。電抗器組裝完成后,整體由環保絕緣漆在真空壓力下浸漬,然后在烘箱里固化;氣隙數量和位置的正確選擇保證最低的鐵心和線圈的損耗。

◎WAS低壓濾波電抗器具有過溫保護功能,當電抗器的溫度達到預設斷開動作條件時,過溫保護裝置會及時切斷電路,此時電抗器停止工作。當電抗器溫度下降至設定復位水平,過溫度保護裝置自動恢復電路導通,電抗器即可重新投入工作狀態,無需頻繁維抑。此設計最大程度保障了電抗器工作的安全性和連續性,避兔出現在治理諧波時有可能引起的自身損毀情況，大大延長電抗其連接的其他元器件的使用壽命。

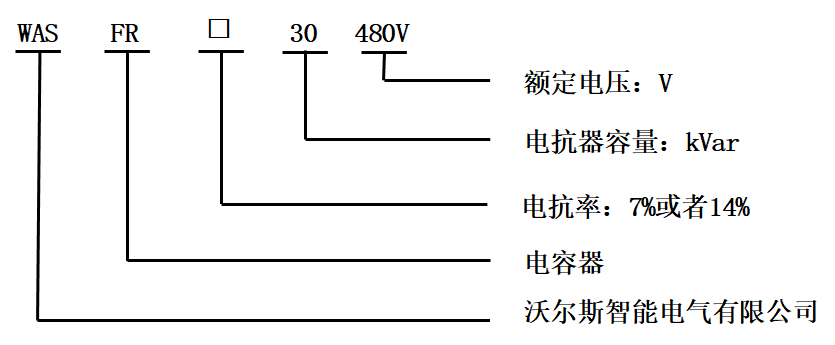

WAS系列低壓電抗器型號說明

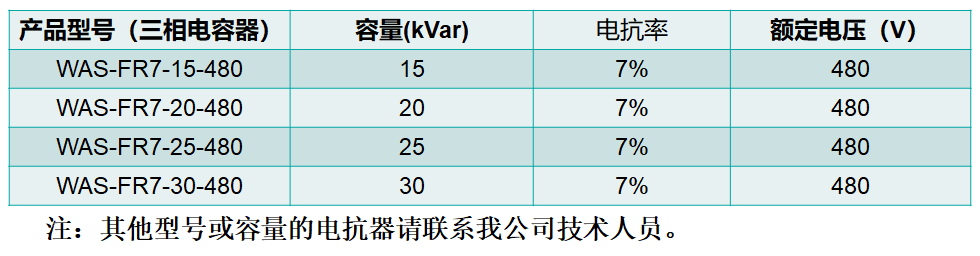

WAS系列低壓電抗器容量選擇

WAS系列低壓電抗器特點

◎符合國家和國際的安裝標準設計

◎電抗器正常運行條件:儲存和運輸溫度:-25℃1+70℃

◎根據系統諧波污染情況對電抗器選型

◎在工作運行時保證足夠的空氣流通

◎為更好的散熱繞組必須垂直安裝

◎電抗器須使用熔斷器或斷路器做保護,防止嚴重過載和短路

◎電抗器產品必須安裝在外殼或柜體中投電運行,防止意外接觸

◎熱敏開關觸點串接在接觸器線圍上,在設備過熱的情況下切斷補像回路,保護電抗的運行

WAS系列低壓電抗器參數

額定線電壓:400/415V

額定頻率:50Hz

電感偏差:0/+6%

耐壓測試:50Hz3kV,60s

防護等級:IP00

冷卻方式:自然冷卻(AN)

環境溫度:-5至+40℃

海拔標高:1000m a.s.l

參考標準:IEC60289-EN60289

絕緣等級:H(最高耐溫180℃)

絕緣水平:1.1kV

電抗系數P%:7%-189Hz:149%-134Hz

熱敏保護開關(250V,2.5A)接線端子接線
